FC流量控制阀（FC51、FC55、FCR51和FCB51）安装和用户指南

FC流量控制阀（FC51、FC55、FCR51和FCB51）规格：

额定压力为3000磅/平方英寸（207巴）。

重量为7-¾磅（3.52公斤）。

建议使用30微米过滤。

拧紧扭矩以转动侧杆滑阀。

出口压力为3000磅/平方英寸（207巴）时为35英寸*磅。

特征：

CF端口（受控流量）-来自CF端口的流量经过压力补偿，与侧杆成比例

旋转。CF流量可以从关闭到全开变化。

EX端口（过量流量）-来自EX端口的流量也经过压力补偿。注意：当侧杆设置为0时，

全部流量将通过EX端口离开阀门。

FC流量控制阀（FC51、FC55、FCR51和FCB51）安装和调整说明：

安装-阀门可以安装在任何方向。阀门必须安装在平坦的表面上。应特别注意

安装时不得弯曲或扭曲铸件。这样做可能会导致补偿器滑阀卡住，从而导致

阀门故障。建议在铸件和安装表面之间安装垫圈。

泄压调整（FCR和FCB阀）-泄压设置在出厂时预设为1500 psi，除非文中另有说明

模型代码。安全阀可以设置在500 psi至3000 psi范围内的任何位置。

调整泄压压力：首先，拆下橡果螺母，然后顺时针转动泄压调整固定螺钉

增加压力设置。一整圈固定螺钉可将压力增加/减少300 psi。EX端口

必须将管道连接回油箱，以便减压功能运行

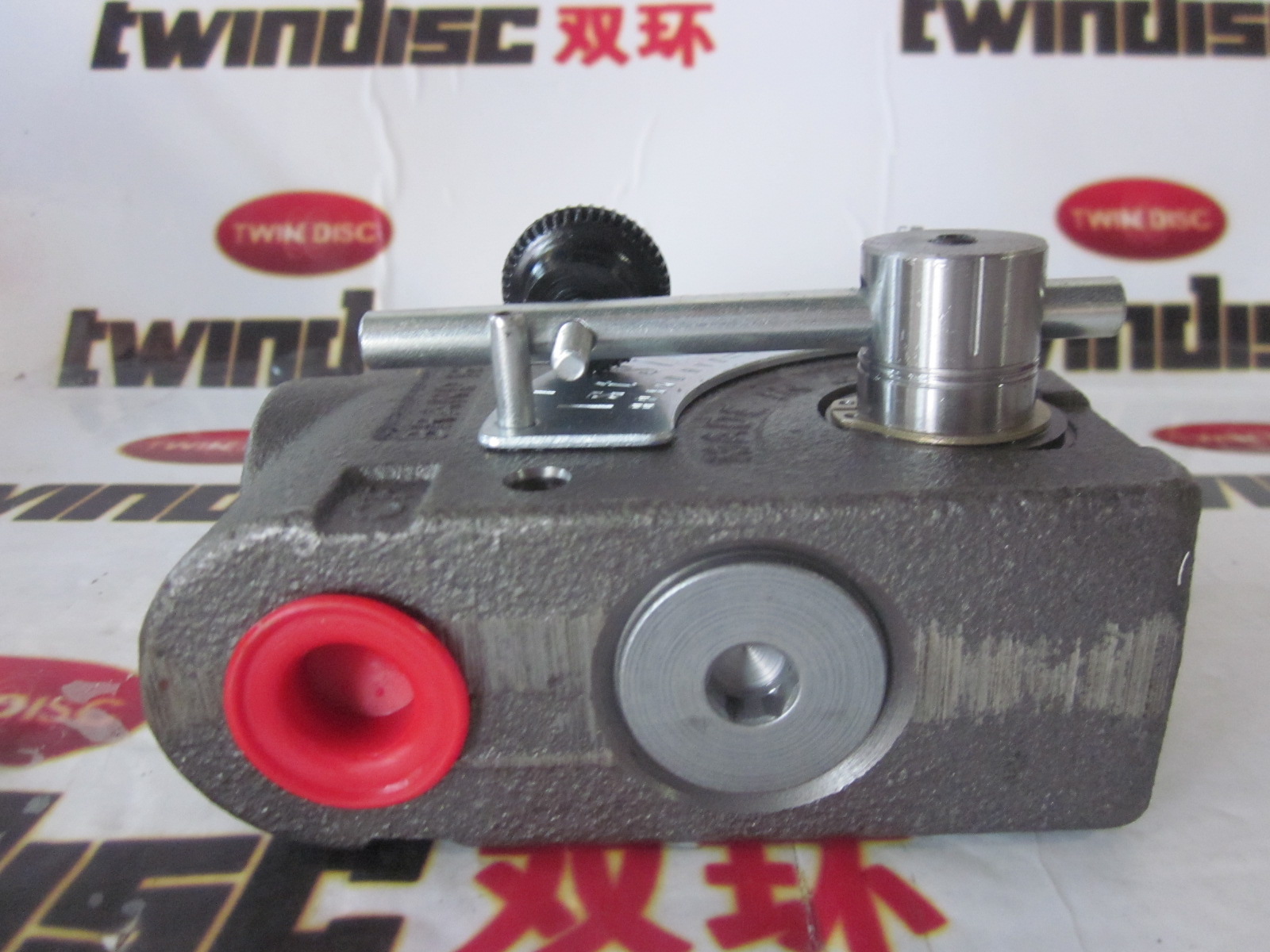

BRAND压力补偿可调节流量控制阀FC51-1是福建秉德供应链管理服务有限责任公司的优势产品，直接德国原装进口，价格优惠，100%原装进口，保证BRAND压力补偿可调节流量控制阀FC51-1的产品质量。

咨询订购BRAND压力补偿可调节流量控制阀FC51-1请联系

福建秉德供应链管理服务有限责任公司

范工  电话/微信：13960461288
